大型土与土工织物表面摩擦特性测试系统

主要用于测试大型土样及土和土工织物之间的摩擦系数

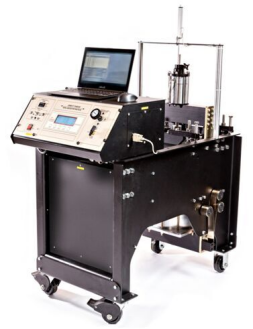

一、设备介绍

     本实验系统由美国GeoEquip公司制造，包括DW1240土工布落锥穿孔试验仪、DW1250土工合成材料抗磨损试验仪以及土工织物/大型直剪仪。对放置于大型直剪仪上下剪切盒中的土样及其它测试物施加法向应力，在模拟现场的受力情况下，以一定的剪切速率施加水平剪切力，从而测量土样的抗剪强度指标：内摩擦角和粘聚力，也可以测定土与土及土与土工织物之间的摩擦系数

二、技术指标

1、法向应力范围：50kPa～400kPa；
2、水平加载范围：0～50kN
3、剪力盒尺寸：600 300 300mm（直剪）、600 300 300mm（拉拔摩擦）
4、位移行程：50mm
5、位移精度：0.1mm
6、剪应力精度：1kPa
7、法向力精度：10kPa
